ساخت جک هیدرولیک

مراحل ساخت جک هیدرولیک؟

برای توضیح ساخت جک هیدرولیک ابتدا باید بدانیم که جک هیدرولیک چیست و چه کاربردهایی دارد .

جک هیدرولیک یک عملگر خطی است که برای اعمال نیرو به یک قطعه و یا بلند کردن و جابجا کردن قطعات سنگین در صنعت به کار گرفته میشود.

از جک ها در سیستم هیدرولیک به منظور تبدیل قدرت سیال تحت فشار به قدرت مکانیکی استفاده می شود.

به عبارتی جک وسیله ای است که توان هیدرولیکی را به توان مکانیکی تبدیل می کند.

جک ها عضوی تاثیرگذار در سیستم های هیدرولیک هستند که با دریافت سیال تحت فشار ، پیستون موجود در داخل سیلندر هیدرولیک را در امتداد خط راست حرکت می دهند، مقدار نیروی خروجی برابر حاصلضرب فشار در سطح پیستون است.

مقدار کار انجام شده در هر کورس نیز برابر حاصلضرب فشار در سطح پیستون در جابه جایی پیستون است. مقدار قدرت به وجود آمده به دبی روغن، افت فشار در جک و راندمان کلی آن بستگی دارد.

در ضمن سرعت انجام کار به مقدار دبی سیال ورودی به داخل سیلندر هیدرولیک بستگی دارد.

انتقال حرکت از نقطه ای به نقطه ای دیگر، وارد کردن فشار مستقیم، حرکت مستقیم کاهشی و غیره از جمله موارد کاربرد جک های هیدرولیک خطی است.

آنچه در سیلندر هیدرولیک عامل حرکت محسوب می شود، نیروی سیال تحت فشار است. هر سیستم هیدرولیک شامل یک موتور هیدرولیکی، یک پمپ هیدرولیکی، تعدادی سیلندر و مجموعه ای از اتصالات و قطعات مکمل است.

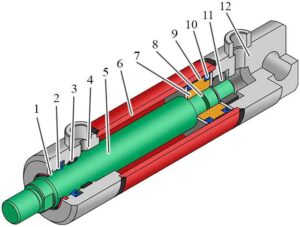

هر جک هیدرولیک نیز متشکل از بدنه، پیستون، میله پیستون و قطعات آببند است.

ساخت جک هیدرولیک چگونه انجام میشود؟

اگر دو سیلندر  با سایزهای مختلفربه هم وصل شوند و به یک سیلندر نیرو وارد شود، فشار مساوی در هر دو سیلندر ایجاد می شود. با این حال، از آنجا که مساحت یک سیلندر بیشتر است، نیرویی که سیلندر بزرگتر تولید می کند بیشتر خواهد بود.

اگرچه فشار در دو سیلندر ثابت خواهد ماند. جک های هیدرولیکی برای بلند کردن بارهای سنگین به  عواملی بستگی دارند: آنها از پیستون های پمپ برای انتقال روغن از طریق دو جک استفاده می کنند.

پیستون ابتدا به عقب کشیده می شود، که توپ شیر مکش را در داخل باز می کند و روغن را به محفظه پمپ می کشد.

هنگامی که پیستون به جلو رانده می شود، روغن از طریق یک دریچه کنترل تخلیه خارجی به داخل محفظه سیلندرها حرکت می کند و دریچه مکش بسته می شود، که منجر به ایجاد فشار در داخل سیلندرها می شود. در گذشته با بسیاری از اصول هیدرولیک و کاربردهای آنها آشنا بودند. مصری ها و مردم باستان فارس، هند و چین با استفاده از سدها و دروازه های شلنگ برای کنترل جریان آب در امتداد کانال ها برای آبیاری و مصارف خانگی انتقال می دادند.

تعدادی از مهم ترین مزیت های جک هیدرولیک:

• مساحت کمی را اشغال می کند.
• درضمن به خاطر زنگ زدگی، کمتر گیر می کنند.
• به دلیل مقاومت و امکاناتی که دارد تلاش ها برای بلند کردن اجسام را به حداقل می رساند.
• استفاده از آن بسیار آسان است.
• از جک های دیگر سبک تر است.
