عیب یابی پمپ پیستونی هیدرولیک؛ راهنمای گام‌به‌گام رفع مشکلات رایج

پمپ‌های پیستونی هیدرولیک قلب سیستم‌های صنعتی هستند. در این مقاله به بررسی روش‌های ساده و تخصصی عیب‌یابی پمپ پیستونی می‌پردازیم تا از خرابی‌های ناگهانی جلوگیری کنید

پمپ‌های پیستونی هیدرولیک به دلیل توانایی در تولید فشارهای کاری بسیار بالا و دبی متغیر، از گران‌قیمت‌ترین و حساس‌ترین اجزای هر مدار هیدرولیک صنعتی هستند. با این حال، بروز کوچک‌ترین اختلال در کیفیت روغن، فشار کاری یا نحوه بارگذاری می‌تواند عملکرد سیستم را مختل کرده یا به از کار افتادگی کامل خط تولید بینجامد.

شناسایی زودهنگام علائم خرابی و اجرای فرآیند اصولی عیب یابی پمپ پیستونی هیدرولیک مانع از خسارات سنگین مکانیکی و توقفات ناخواسته خواهد شد. در این راهنمای تخصصی، رایج‌ترین نشانه‌های بروز خطا در پمپ‌های پیستونی (محوری و شعاعی) و راهکارهای برطرف‌سازی آن‌ها را به صورت مهندسی بررسی می‌کنیم.

۱. افت فشار و عیب یابی پمپ پیستونی و کاهش سرعت جک‌ها

یکی از پرتکرارترین گزارش‌ها در کارگاه‌ها و خطوط تولید، ناتوانی پمپ پیستونی در تأمین یا حفظ فشار نامی سیستم است. این موضوع معمولاً با افت سرعت عملکرد جک‌ها و هیدروموتورها همراه است.

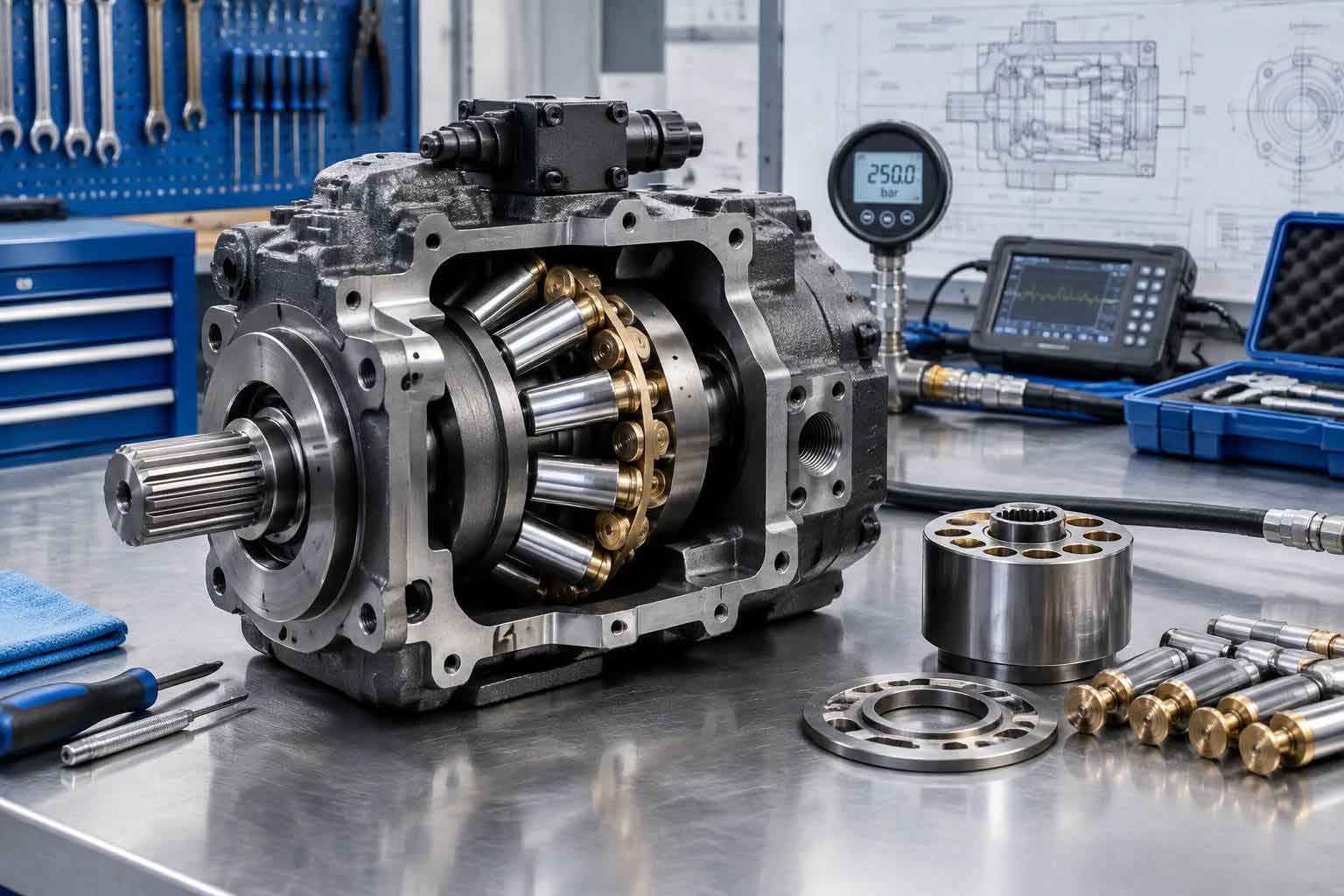

عیب یابی پمپ پیستونی توسط کارشناسان بهفن و با بیش از 30 سال تجربه در این زمینه انجام میگردد.

علل شایع افت فشار در پمپ‌های پیستونی:

• نشتی داخلی (Internal Leakage): ساییدگی و خط‌افتادگی بین پیستون‌ها و بدنه سیلندر (Cylinder Block) یا نشتی در صفحه توزیع (Valve Plate) باعث چرخش روغن درون خود پمپ و عدم خروج فشار به سیستم می‌شود.
• تنظیم نبودن یا خرابی رگلاتور (Compensator): در پمپ‌های پیستونی دبی متغیر، اگر مکانیزم زاویه‌گیر سواش‌پلیت (Swashplate) یا فنر رگلاتور ضعیف شده باشد، فشار کاری پمپ در محدوده مطلوب تنظیم نمی‌شود.
• خرابی شیر فشارشکن (Relief Valve): در بسیاری از موارد خود پمپ سالم است، اما باز ماندن مسیر تخلیه در شیر اطمینان اصلی مدار مانع از تشکیل فشار لازم می‌شود.

راهکارهای عیب یابی پمپ پیستونی و رفع مشکل افت فشار:

• خط نشتی کاسه‌نمد و مسیر تخلیه بدنه (Case Drain) را بررسی کنید. افزایش غیرعادی حجم روغن خروجی از درین پمپ، نشانه مستقیم فرسایش قطعات داخلی است.
• شیر اطمینان مدار را از مدار خارج و تست کنید تا مطمئن شوید فشار از طریق آن تخلیه نمی‌شود.
• زاویه صفحه زاویه‌گیر (سواش‌پلیت) و فشار تنظیم‌شده روی ریگلاتور پمپ را مجدداً کالیبره کنید.

۲. صدای غیرعادی و زوزه کشیدن پمپ پیستونی

پمپ پیستونی در شرایط نرمال با یک نویز ملایم و یکنواخت کار می‌کند. شنیده شدن صدای بم، صدای ضربه شبیه به ریختن ساچمه فلزی یا صدای جیغ ممتد هشداری جدی است.

بررسی عوامل نویز بر اساس نوع صدا:

پدیده کاویتاسیون (Cavitation)

هنگامی که خط مکش پمپ نتواند روغن کافی دریافت کند، در ورودی پمپ افت فشار ناگهانی ایجاد شده و حباب‌های بخار روغن شکل می‌گیرند. این حباب‌ها پس از ورود به بخش پرفشار متلاشی شده و به صفحه شیر و پیستون‌ها ضربات شدید وارد می‌کنند.

ورود هوا به سیستم (Aeration)

وجود نشتی در اتصالات لوله مکش، آب‌بندی نامناسب درپوش پمپ یا پایین بودن سطح روغن در مخزن باعث مکیده شدن هوا به داخل پمپ می‌شود.

اقدامات لازم برای عیب یابی پمپ پیستونی و  مهار صدا و نویز:

• فیلتر خط مکش (Suction Strainer) را باز کرده و در صورت وجود گرفتگی یا رسوب، آن را تمیز یا تعویض کنید.
• سطح روغن در مخزن هیدرولیک و همچنین عدم تشکیل کف (Foaming) روی سطح سیال را چک کنید.
• تمام بست‌ها، فلنج‌ها و اتصالات مسیر ورودی به پمپ را آچارکشی و آب‌بندی کنید.

۳. داغ شدن بیش از حد بدنه پمپ و افزایش دمای روغن

اگر دمای بدنه پمپ پیستونی به بالای ۶۰ تا ۶۵ درجه سانتی‌گراد برسد یا دمای کل سیستم غیرقابل کنترل شود، نشان‌دهنده هدررفت شدید انرژی هیدرولیکی به صورت حرارت است.

دلایل اصلی داغ شدن پمپ پیستونی:

• ویسکوزیته نامناسب روغن: استفاده از روغنی با ویسکوزیته خیلی پایین باعث افزایش فرسایش و نشت داخلی می‌شود، در حالی که ویسکوزیته خیلی بالا مقاومت اصطکاکی و بار پمپ را به شدت بالا می‌برد.
• نقص در سیستم خنک‌کاری: گرفتگی رادیاتور یا خرابی یونیت خنک‌کننده روغن هیدرولیک مانع از تخلیه گرمای مدار می‌شود.
• بارهای جانبی ناشی از عدم هم‌راستایی کوپلینگ: در صورتی که شفت الکتروموتور با شفت پمپ هم‌محور نباشد، بیرینگ‌های داخلی تحت تنش مداوم قرار گرفته و به شدت داغ می‌شوند.

نحوه عیب یابی پمپ پیستونی و حل مشکل حرارت:

• میزان هم‌راستایی کوپلینگ را با ساعت اندیکاتور کنترل کنید تا تلرانس مجاز رعایت شده باشد.
• شاخص ویسکوزیته و سلامت شیمیایی روغن هیدرولیک را بررسی کنید.
• از سلامت جریان هوای فن و گردش سیال در سیستم خنک‌کننده مطمئن شوید.

۴. نشتی خارجی روغن از اطراف شفت و اتصالات پمپ

نشتی خارجی علاوه بر آلودگی محیط کارگاه، باعث کاهش حجم سیال و ورود ذرات گردوغبار به مدار می‌شود.

اقدامات سریع عیب یابی پمپ پیستونی و رفع نشتی:

• تعویض کاسه‌نمد شفت (Shaft Seal): در اثر بالارفتن فشار بدنه (Case Pressure) یا فرسایش کاسه‌نمد، روغن از دور شفت پمپ به بیرون می‌زند. مطمئن شوید مسیر شیلنگ درین به مخزن مسدود نباشد.
• بررسی اورینگ‌ها و واشرهای درپوش پمپ: در صورت مشاهده نشت از میان پوسته، واشرها یا اورینگ‌های بدنه باید با متریال مقاوم در برابر دما و روغن (مانند NBR یا Viton) جایگزین شوند.

چک‌لیست سرویس و نگهداری دوره‌ای پمپ پیستونی

برای پیشگیری از تکرار خرابی‌ها، رعایت موارد زیر در برنامه نگهداری و تعمیرات (PM) الزامی است:

1. تعویض منظم فیلترهای هیدرولیک (خط فشار و برگشت) هر ۵۰۰ الی ۱۰۰۰ ساعت کاری.
2. پایش مداوم رنگ و شفافیت روغن هیدرولیک و بررسی ذرات براده فلزی درون مخزن.
3. چک کردن گیج فشار سیستم و فشار خط درین پمپ (فشار درین پمپ پیستونی معمولاً نباید از ۱ تا ۲ بار تجاوز کند).

راهنمایی تخصصی و بررسی گزینه‌های جایگزین با عیب یابی پمپ پیستونی

اگر پمپ پیستونی سیستم شما دچار فرسایش شدید مکانیکی (خط‌افتادگی عمیق سیلندر بلاک یا شکستگی فنرها و پیستون) شده و بازسازی آن از نظر هزینه توجیه اقتصادی ندارد، توصیه می‌کنیم جهت انتخاب صحیح مدل جایگزین متناسب با لیتراژ و فشار کاری سیستم خود، به بخش [مشخصات فنی و انواع پمپ پیستونی هیدرولیک] مراجعه نمایید

ویا با کارشناسان فنی بهفن جهت تحلیل مدار و عیب یابی پمپ پیستونی به صورت کاملا رایگان تماس حاصل فرمایید.
