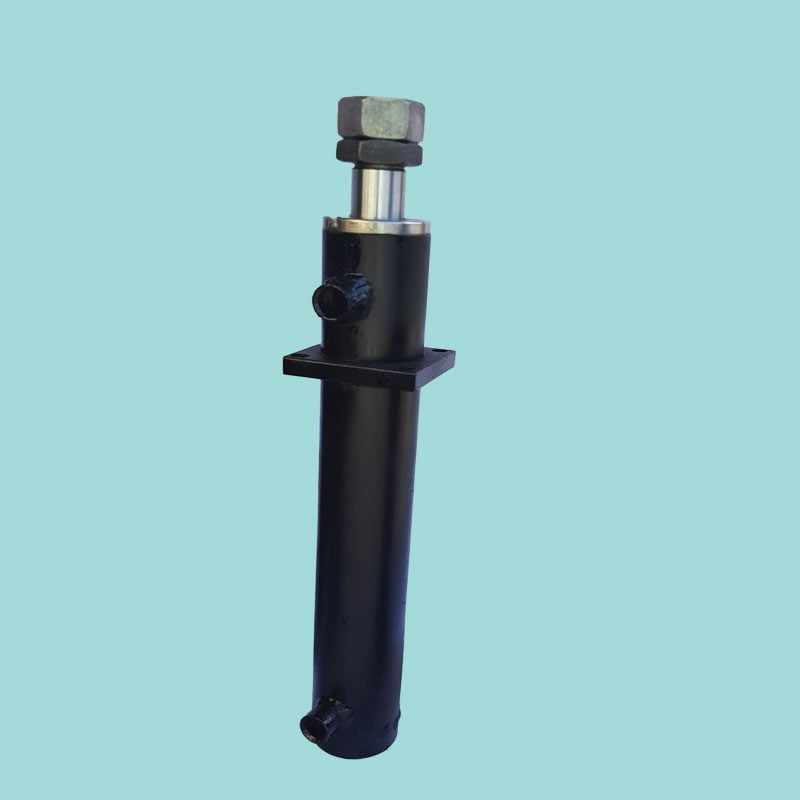

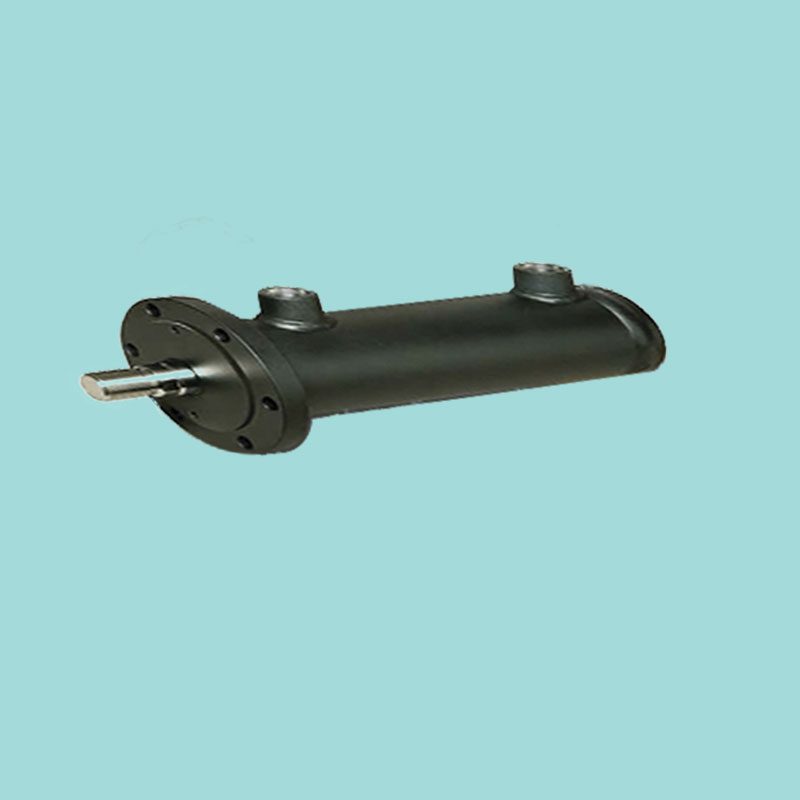

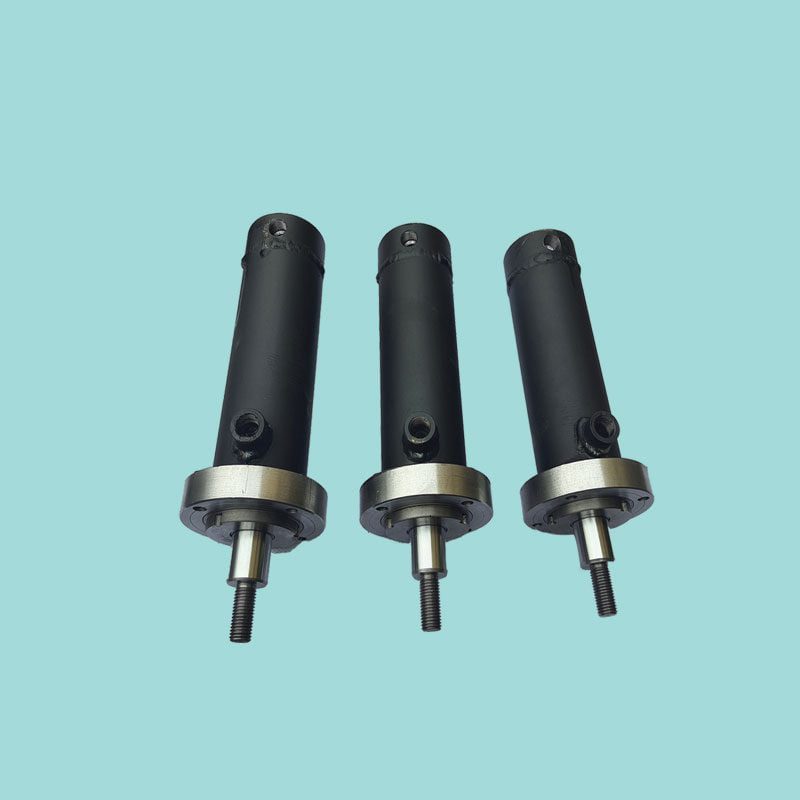

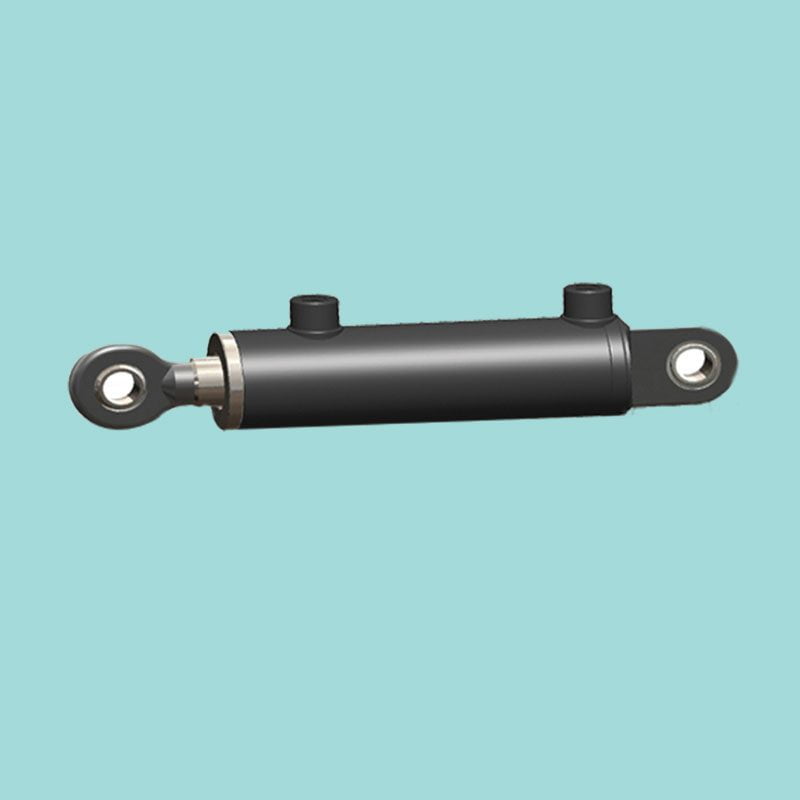

جک هیدرولیک صنعتی

فاکتورهای کلیدی در انتخاب جک هیدرولیک

برای رسیدن به حداکثر کارایی و قابلیت اطمینان، انتخاب جک هیدرولیک صنعتی مناسب با توجه به کاربرد مورد نیاز بسیار مهم است. در نتیجه برای انتخاب جک هیدرولیک مناسب باید به چندین پارامتر توجه نمود. خوشبختانه، برای کمک در انتخاب جک مناسب، دسته بندی ای برای انواع جک ها، تکنیک های نصب و حساب سرانگشتی موجود است.

برای تمامی انواع جک هیدرولیک صنعتی ، اندازه های مهم و ضروری، شامل، کورس، قطر سوراخ و قطر میله است. طول کورس از کمتر از 1 اینچ تا چند فوت یا بیشتر متغیر است. قطر سوراخ می تواند از یک اینچ تا بیش از 24 اینچ تغییر کند. و قطر میله ی پیستون بین 0.5 تا 20 اینچ متغیر است. اگرچه عملا انتخاب کورس، قطر سوراخ و قطر میله با عوامل محیطی و یا شرایط طراحی، محدود می شود. به عنوان مثال ممکن است فضای بسیار کمی برای طول کورس ایده آل داشته باشیم. برای جک های تای- راد، افزایش سایز سوراخ، باعث افزایش تعداد میله های مورد نیاز برای حفظ پایداری می شود. افزایش قطر سوراخ یا میله پیستون یک راه ایده آل برای جبران فضای کم در مواقع نیاز به نیروی بیشتر است، که در این موارد ممکن است که نیاز به استفاده از جک های متعدد شود.

شناخت قطعات اصلی جک هیدرولیک

لوله (barrel)

وظیفه ی اصلی بدنه یا لوله ی جک، نگه داشتن فشار است. لوله جک معمولا از یک لوله ی بدون درز درست شده است.

پایه یا درپوش (base or cap)

وظیفه ی اصلی درپوش بستن محفظه ی فشار از یک سمت می باشد. درپوش بوسیله ی جوشی، رزوه ای، پیچ و یا میله های کششی به بدنه متصل می شود.

سرسیلندر (cylinder head)

وظیفه ی اصلی سر سیلندر، بستن محفظه ی فشار از سمت دیگر می باشد. سرسیلندر ممکن است یک سیستم آببندی یکپارچه برای دسته پیستون داشته باشد و یا از یک گلند آببندی استفاده نماید. سرسیلندر با رزوه، پیچ یا میله های کششی به بدنه وصل می شود. یک سیل استاتیکی یا اورینگ بین سرسیلندر و لوله ی جک استفاده می شود

پیستون (piston)

وظیفه ی اصلی پیستون جدا کردن قسمت های با فشار مختلف درون لوله است. شیارهایی بروی پیستون ماشین کاری شده است که سیل های لاستیکی یا فلزی و یاتاقان ها درون آنها قرار گیرند. که این سیل ها می توانند دوطرفه یا یک طرفه باشند. اختلاف فشار بین دو طرف باعث می شود پیستون باز و بسته شود.

میله پیستون (piston rod)

میله پیستون معمولا قطعه ی فولاد نورد سخت با لایه ای از کروم است که به پیستون وصل شده است. در سیلندرهای یک طرفه میله پیستون از یک سمت و در سیلندرهای دو طرفه، میله پیستون از دو سمت پیستون و تا خارج از لوله ی جک ادامه می یابد. میله پیستون، عملگر هیدرولیکی را اجزای ماشین وصل می کند که عمل مورد نظر انجام شود.
