پمپ پیستونی محوری
1,000 ﷼
انواع پمپ پیستونی محوری دبی ثابت:
پمپ پیستونی محوری کج محور (A2F)
پمپ پیستونی سری HY

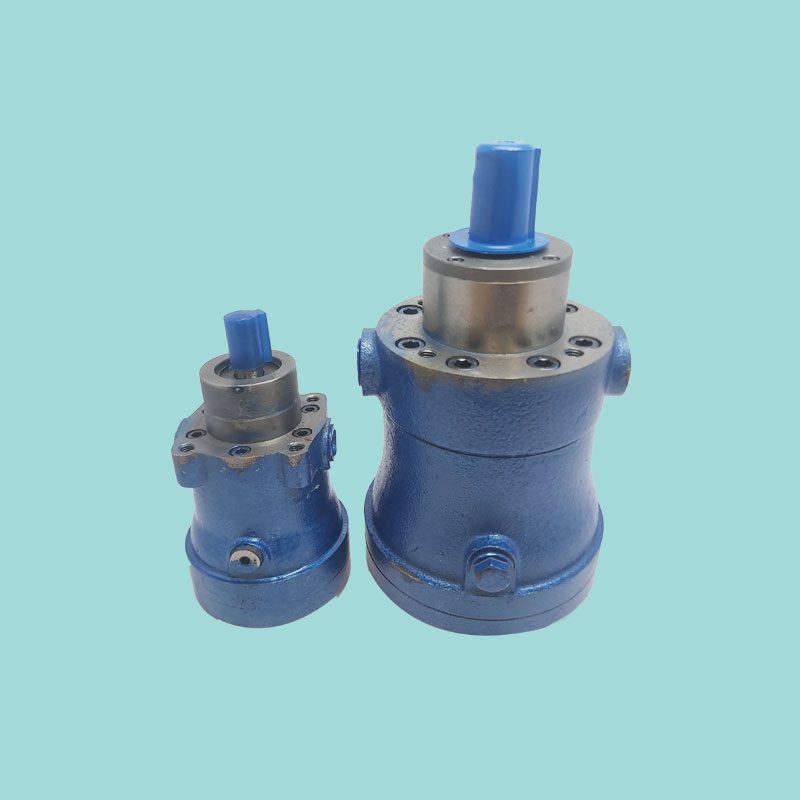

پمپ پیستونی سری CY
برای دریافت اطلاعات فنی و استعلام قیمت با بخش فروش شرکت بهفن تماس بگیرید .
توضیحات
توضیحات
پمپ های پیستونی_محوری
این پمپ نوعی دیگر از پمپ ها ی هیدرولیکی می باشد.و در دو نوع ثابت و متغیر وجود دارد و همچنین خصوصیات ذیل را دارا است:
برای سیستم های هیدرولیک مکانیزه از پمپ های چند پیستونی استفاده می شود. این پمپ ها ی هیدرولیکی می توانند جریان یکنواخت تری از سیال ایجاد کنند. در هیدرولیک از دو نوع پمپ پیستونی شعاعی و محوری استفاده می شود.
در نوع محوری، پیستون ها به صورت موازی با محور اصلی پمپ قرار می گیرند. پیستون ها در پیرامون محور اصلی پمپ ها و بر روی محیط دایره قرار می گیرند. گردش محور اصلی پمپ سبب می شود که پیستون ها و سیلندر آنها به گردش درآیند.
با تعبیه کردن یک مکانیزم تغییر دهنده ی زاویه ی صفحه ی پشت پیستون ها، می توان حجم جابه جایی یک پمپ ها را تغییر داد. این مکانیزم در واقع طول کورس حرکت هر پیستون را تغییر می دهد.
توضیح مختصری از پمپ های پیستونی:
پمپ های پیستونی جز پمپ ها ی پر فشار هستند که دارای بازده بالایی می باشند. اساس کار پمپ های پیستونی بر اساس حرکت رفت و برگشت پیستون در داخل سیلندرمی باشد که عمل دهش و مکش سیال را در هر حرکت رفت و برگشت انجام می دهد.
بعبارت دیگر پمپ ها، حرکت دورانی شفت ورودی را به حرکت رفت و برگشتی پیستون تبدیل می کنند. معمولا این کار توسط یک صفحه زاویه دار ( سواش پلیت )ثابت یا متغییر انجام می شود.
در این پمپ ها خط مرکزی بلوک سیلندر نسبت به خط مرکزی محور محرک در موقعیت زاویه ای مشخصی قرار دارد.
میله پیستون توسط اتصالات کروی به فلنج محور محرک متصل هستند به طوری که تغییر فاصله بین فلنج محرک و بلوک سیلندر باعث حرکت رفت و برگشتی پیستون ها در سیلندر می شود. یک اتصال یونیورسال ( Universal link) بلوک سیلندر را به محور محرک متصل می کند.
نحوه کارکرد پمپ ها ی پیستونی_محوری
پمپ ها ی پیستونی_محوری ,محور بلوک سیلندر ، و محور محرک در امتداد خط مرکزی قرار دارند به هنگا م چرخش بلوک سیلندر ، پیستون ها به جهت پیروی از وضعیت صفحه زاویه گیر حرکت رفت و برگشتی انجام می دهند . مجاری ورود و خروج روغن از طریق صفحه جدا کننده با بلوک سیلندر در ارتباط می باشند .
پمپ های پیستونی_محوری سرکج
| مدل پمپ MODEL | جابجایی حجمی DISPLACEMENT (cc/rev) | 7 BAR | 70 BAR | 140 BAR | 175 BAR | ||||
|---|---|---|---|---|---|---|---|---|---|
| L/MIN | KW | L/MIN | KW | L/MIN | KW | L/MIN | KW | ||
| 20V-5 | 18 | 25 | 0.56 | 23 | 4 | 22 | 7 | 20 | 9 |
| 20V-8 | 27 | 39 | 0.57 | 36 | 5 | 35 | 10 | 33 | 12 |
| 20V-11 | 36 | 53 | 1.1 | 50 | 7 | 47 | 14 | 45 | 17 |
| 20V-12 | 39 | 56 | 1.2 | 54 | 8 | 52 | 15 | - | - |
| 20V-14 | 45 | 66 | 1.2 | 64 | 9 | 60 | 17 | - | - |
| 25V-8 | 25.5 | 38.2 | 1.2 | 36.7 | 5 | 35.3 | 10 | 32 | 11.5 |
| 25V-10 | 32.2 | 48.3 | 1.3 | 45.7 | 6 | 44 | 12 | 39.8 | 14.5 |
| 25V-12 | 38 | 57 | 1.4 | 54 | 7 | 52 | 15 | 47 | 17 |
| 25V-14 | 44 | 66 | 1.5 | 61 | 9 | 57 | 17 | 56 | 20 |
| 25V-17 | 53 | 80 | 1.7 | 75 | 10 | 71 | 21 | 68 | 24 |
| 25V-19 | 61.2 | 91.8 | 1.7 | 86 | 12 | 81.4 | 24 | 78 | 29 |
| 25V-21 | 66 | 99 | 1.8 | 94 | 13 | 90 | 26 | 88 | 32 |
| 35V-17 | 54.6 | 82 | 2.2 | 78 | 13 | 74 | 21.5 | 66 | 25.8 |
| 35V-25 | 78 | 124 | 2.6 | 118 | 17 | 112 | 32 | 100 | 36 |
| 35V-30 | 94 | 141 | 2.7 | 134 | 18 | 128 | 35 | 122 | 44 |
| 35V-35 | 110 | 165 | 3 | 158 | 21 | 150 | 42 | 145 | 52 |
| 35V-38 | 120 | 180 | 3 | 171 | 23 | 163 | 45 | 156 | 55 |
| 45V-42 | 138 | 198 | 2.8 | 187 | 25 | 177 | 51 | 166 | 62 |
| 45V-50 | 162 | 236 | 3.7 | 222 | 31 | 212 | 60 | 168 | 72 |
| 45V-57 | 184 | 269 | 4.3 | 255 | 34 | 245 | 67 | 231 | 77 |
| 45V-60 | 193 | 284 | 4.6 | 269 | 35 | 258 | 70 | 244 | 86 |
| عنوان پمپ DESCRIPTION | کد مدل MODEL NUMBER | جابجایی حجمی Displacement (cc/r) | دبی خروجی Flow 1500rpm (L/min) | حداکثر فشار Max Pressure (bar) | قطر شفت Shaft (mm) | وزن Weight (kg) |
|---|---|---|---|---|---|---|
| پمپ پیستونی ۴ لیتری HY-2.5 | HY-2.5 M-RP | 2.5 | 3.7 | 350 | 20 | 3 |
| پمپ پیستونی ۱۵ لیتری HY-10 | HY-10 M-RP | 10 | 15 | 350 | 25 | 15 |
| پمپ پیستونی ۲۴ لیتری HY-16 | HY-16 M-RP | 16 | 24 | 350 | 25 | 15 |
| پمپ پیستونی ۲۷ لیتری HY-18 | HY-18 M-RP | 18 | 27 | 350 | 25 | 15 |
| پمپ پیستونی ۳۷ لیتری HY-25 | HY-25 M-RP | 25 | 37 | 350 | 30 | 25 |
| پمپ پیستونی ۴۸ لیتری HY-32 | HY-32 M-RP | 32 | 48 | 350 | 30 | 25 |
| پمپ پیستونی ۶۰ لیتری HY-40 | HY-40 M-RP | 40 | 60 | 350 | 30 | 25 |
| پمپ پیستونی ۶۶ لیتری HY-45 | HY-45 M-RP | 45 | 66 | 350 | 30 | 25 |
| پمپ پیستونی ۸۲ لیتری HY-55 | HY-55 M-RP | 55 | 82 | 350 | 40 | 55 |
| پمپ پیستونی ۹۲ لیتری HY-63 | HY-63 M-RP | 63 | 92 | 350 | 40 | 64 |
| پمپ پیستونی ۱۰۵ لیتری HY-71 | HY-71 M-RP | 71 | 105 | 350 | 40 | 64 |
| پمپ پیستونی ۱۲۰ لیتری HY-80 | HY-80 M-RP | 80 | 120 | 350 | 40 | 64 |
| پمپ پیستونی ۱۳۵ لیتری HY-90 | HY-90 M-RP | 90 | 135 | 350 | 40 | 64 |
پمپهای پیستونی _محوری سری HY
انواع پمپ پیستونی_محوری دبی ثابت:
