خنک کننده روغن هیدرولیک

جدول مشخصات فنی خنک کننده روغن مدل AMEGA

توضیحات تکمیلی در مورد خنک کننده روغن هیدرولیک:

در دنیای پرشتاب صنعت امروز، سیستم‌های هیدرولیک به عنوان قلب تپنده بسیاری از ماشین‌آلات سنگین و فرآیندهای تولیدی عمل می‌کنند. از خطوط تولید کارخانه‌ها گرفته تا تجهیزات معدنی و ماشین‌آلات راه‌سازی، همگی به عملکرد روان و بی‌وقفه این سیستم‌ها وابسته هستند.

اما یک دشمن پنهان همواره سلامت و کارایی این سیستم‌ها را تهدید می‌کند: حرارت بیش از حد. اینجاست که نقش حیاتی خنک کننده روغن هیدرولیک به اوج خود می‌رسد. این قطعه حیاتی، وظیفه دفع گرمای اضافی تولید شده در حین عملکرد سیستم هیدرولیک را بر عهده دارد و بدین ترتیب از بروز طیف وسیعی از مشکلات جلوگیری می‌کند.

در اینجا قصد داریم به طور کامل به بررسی این قطعه کلیدی بپردازیم و از اهمیت، انواع، نحوه عملکرد، مزایا، کاربردها و نکات کلیدی در انتخاب و نگهداری آن پرده برداریم. با ما همراه باشید تا با درک عمیق‌تر این مؤلفه، گامی مؤثر در جهت افزایش طول عمر، بهبود کارایی و کاهش هزینه‌های نگهداری سیستم‌های هیدرولیک خود بردارید.

چرا خنک کننده روغن هیدرولیک ضروری است؟

اهمیت حیاتی دما در سیستم‌های هیدرولیک

روغن هیدرولیک، تنها یک سیال انتقال‌دهنده نیرو نیست؛ بلکه نقش‌های چندگانه‌ای از جمله روانکاری، آب‌بندی، جذب شوک و همچنین انتقال حرارت را ایفا می‌کند. در طول فرآیند انتقال نیرو، پمپ‌ها، شیرها، سیلندرها و سایر اجزا، انرژی مکانیکی را به گرما تبدیل می‌کنند. این گرما عمدتاً به دلیل اصطکاک داخلی سیال، نشتی‌های داخلی (حتی در مقادیر کم)، عملکرد شیرها و انبساط و انقباض سیال ایجاد می‌شود.

وقتی دمای این روغن از حد مجاز فراتر می‌رود، مجموعه‌ای از مشکلات زنجیره‌ای آغاز می‌شود که می‌تواند به سرعت منجر به خرابی سیستم و توقف عملیات شود:

کاهش گران روی (ویسکوزیته): گران روی روغن هیدرولیک، معیاری از مقاومت آن در برابر جریان است و رابطه معکوسی با دما دارد. با افزایش دما، روغن رقیق‌تر می‌شود، یعنی گرانروی آن کاهش می‌یابد. این رقیق شدن پیامدهای نامطلوبی دارد:

کاهش خاصیت روان کاری: لایه نازک روغن بین سطوح متحرک کمتر قادر به جلوگیری از تماس مستقیم فلز با فلز است، که منجر به افزایش سایش قطعات مانند یاتاقان‌ها، رینگ‌های پیستون و سیلندرها می‌شود.

کاهش خاصیت آب‌بندی: رقیق شدن روغن باعث می‌شود که این سیال به راحتی از فضاهای باریک و درزها عبور کند. این امر نشتی‌های داخلی در پمپ‌ها، شیرها و سیلندرها را تشدید کرده و منجر به افت فشار سیستم و کاهش نیروی خروجی می‌شود.

افزایش دمای داخلی: نشتی‌های بیشتر به معنای اتلاف انرژی بیشتر در قالب گرما است که خود چرخه معیوب افزایش دما را تشدید می‌کند.

اکسیداسیون و تخریب روغن: حرارت بالا، به ویژه در حضور هوا و ناخالصی‌ها، فرآیند اکسیداسیون روغن را به شدت تسریع می‌کند. اکسیداسیون واکنشی شیمیایی است که در آن مولکول‌های روغن با اکسیژن واکنش داده و تغییر ساختار می‌دهند. پیامدهای این فرآیند عبارتند از:

تشکیل اسیدها: این اسیدها خورنده هستند و می‌توانند به فلزات موجود در سیستم آسیب برسانند و باعث خوردگی قطعات شوند.

تشکیل لجن و رسوبات (Sludge and Varnish): محصولات اکسیداسیون می‌توانند به صورت لجن‌های چسبناک یا لایه‌های ورنیقی روی سطوح قطعات رسوب کنند. این رسوبات می‌توانند باعث چسبیدن اجزای متحرک (مانند شیارهای پیستون یا مسیرهای داخلی شیرها) شوند، عملکرد آن‌ها را مختل کرده و حتی باعث مسدود شدن فیلترها و مجاری روغن شوند.

کاهش عمر مفید روغن: روغن اکسید شده خواص اصلی خود را از دست داده و کارایی خود را به عنوان یک روان‌کننده و سیال انتقال‌دهنده نیرو از دست می‌دهد، بنابراین نیاز به تعویض زودهنگام دارد.

آسیب به آب‌بندها و اورینگ‌ها (Seals and O-rings): اجزای آب‌بندی در سیستم‌های هیدرولیک معمولاً از مواد لاستیکی یا پلیمری ساخته می‌شوند که به دما حساس هستند. حرارت بالا می‌تواند باعث:

نرم شدن یا ذوب شدن: برخی از الاستومرها در دماهای بالا نرم شده و خاصیت کشسانی و آب‌بندی خود را از دست می‌دهند

خشک شدن و شکننده شدن: مواد دیگر در اثر حرارت بالا خشک شده، ترک خورده و شکننده می‌شوند

تورم یا انقباض: تغییرات دما می‌تواند باعث تورم نامطلوب یا انقباض این اجزا شود که هر دو به آب‌بندی آسیب می‌زنند. نتیجه این آسیب‌ها، نشتی‌های بیشتر، افت فشار و نیاز به تعویض مکرر این قطعات ارزان قیمت اما حیاتی است.

کاهش راندمان سیستم: ترکیبی از افت گرانروی، افزایش نشتی‌های داخلی و عملکرد نامناسب اجزا، منجر به کاهش توان خروجی و راندمان کلی سیستم هیدرولیک می‌شود. این بدان معناست که برای انجام همان کار، سیستم باید انرژی بیشتری مصرف کند که به معنای اتلاف انرژی و افزایش هزینه‌های عملیاتی است.

خرابی قطعات: در نهایت، حرارت بیش از حد می‌تواند منجر به خرابی زودرس و پرهزینه قطعات اصلی سیستم شود. این شامل:

پمپ‌ها: داغ شدن بیش از حد می‌تواند به یاتاقان‌ها، سیلینگ‌ها و قطعات داخلی پمپ آسیب برساند.

شیرها: چسبیدن اجزای داخلی شیرها به دلیل رسوبات یا تغییر شکل، عملکرد نامناسب و حتی قفل شدن آن‌ها را در پی دارد.

عملگرها (سیلندرها و موتورهای هیدرولیک): سایش زودرس، نشتی از سیلینگ‌ها و در موارد شدید، تاب برداشتن یا حتی ذوب شدن قطعات می‌تواند رخ دهد.

خنک کننده روغن هیدرولیک با کنترل و حفظ دمای روغن در محدوده ایده‌آل (که معمولاً توسط سازنده سیستم یا روغن تعیین می‌شود، مثلاً بین 50 تا 65 درجه سانتی‌گراد)، از بروز تمامی این مشکلات جلوگیری کرده و ضامن سلامت، پایداری و طول عمر سیستم هیدرولیک شماست. این قطعه یک جزء لوکس نیست، بلکه یک ضرورت مهندسی برای سیستم‌های هیدرولیک مدرن است.

انواع خنک کننده روغن هیدرولیک: شناخت گزینه‌های موجود

برای دفع حرارت تولید شده در سیستم‌های هیدرولیک، دو نوع اصلی خنک کننده وجود دارد که هر کدام با مکانیزم و مزایای منحصر به فرد خود، در کاربردهای مختلفی مورد استفاده قرار می‌گیرند

کاربردهای خنک کننده روغن هیدرولیک:

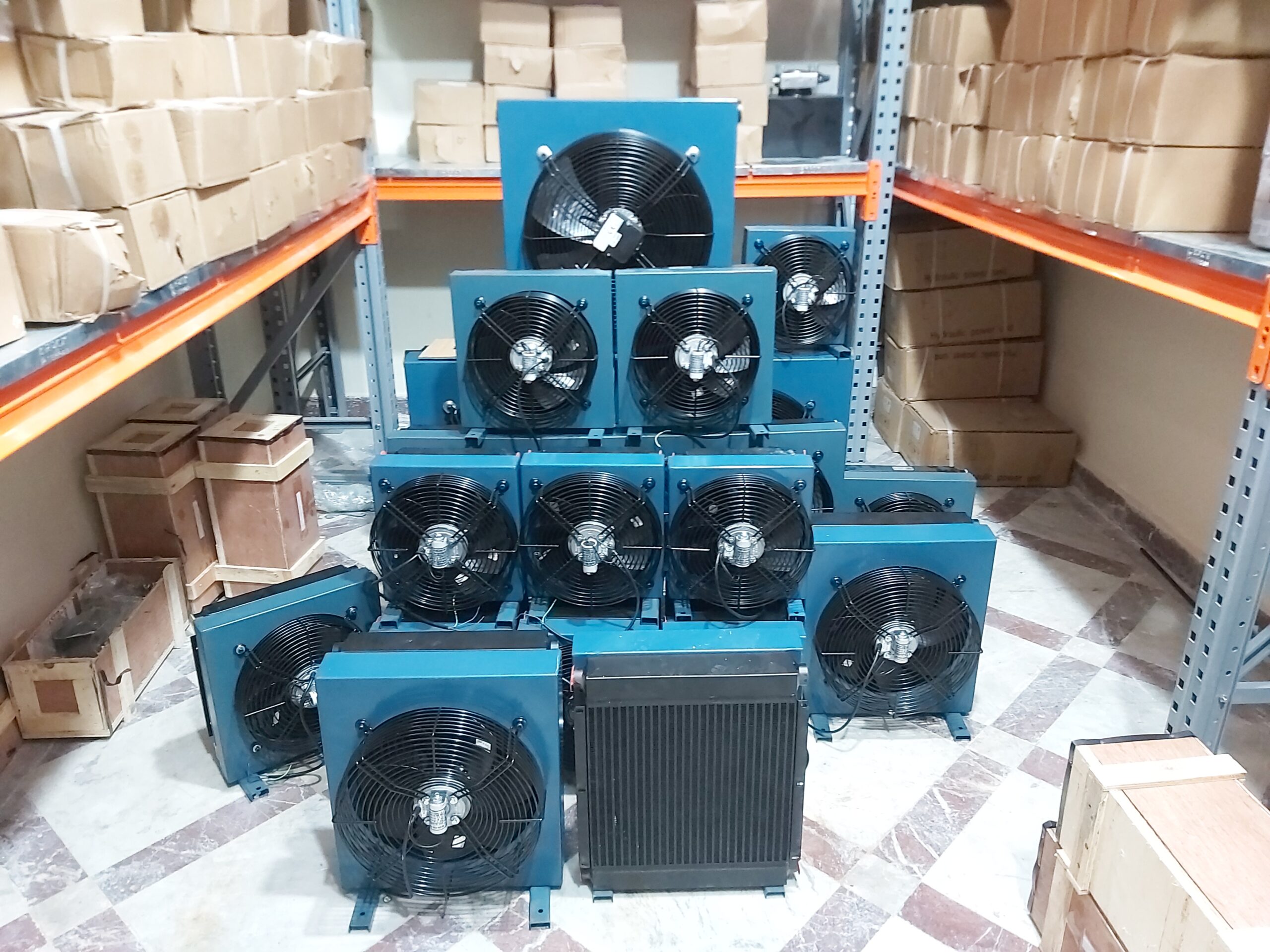

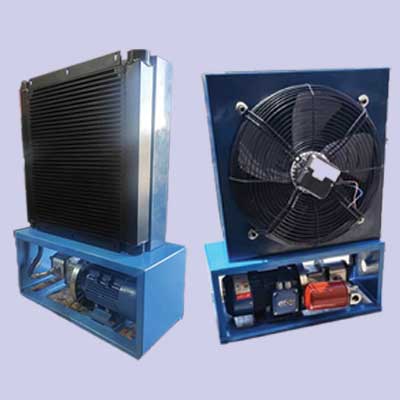

1. خنک کننده‌های هوا-روغن (Air-Oil Coolers)

این نوع خنک کننده‌ها که به طور عامیانه به آن‌ها رادیاتور روغن نیز گفته می‌شود، رایج‌ترین و پرکاربردترین نوع خنک کننده در بسیاری از کاربردها هستند.

نحوه عملکرد:

اصل عملکرد این خنک کننده‌ها بر اساس انتقال حرارت از روغن به هوا است. ساختار آن‌ها شباهت زیادی به رادیاتورهای خودرو دارد:

هسته‌ی خنک کننده: شامل مجموعه‌ای از لوله‌های فلزی (معمولاً مسی یا آلومینیومی) است که روغن هیدرولیک داغ از داخل آن‌ها عبور می‌کند.

پره‌ها (Fins): روی لوله‌ها، صفحات فلزی نازک و چین‌دار (پره‌ها) نصب شده‌اند. این پره‌ها سطح تماس بین لوله‌ها و هوا را به شدت افزایش می‌دهند، که این امر انتقال حرارت را بسیار کارآمدتر می‌کند.

فن (Fan): یک فن، هوای محیط را به سمت پره‌ها هدایت می‌کند. این جریان هوا، حرارت جذب شده از روغن را از روی پره‌ها گرفته و به محیط اطراف منتقل می‌کند. فن‌ها می‌توانند با موتورهای الکتریکی، موتورهای هیدرولیک یا مستقیماً توسط موتور اصلی ماشین (از طریق تسمه یا درایو مستقیم) به حرکت درآیند.

مزایا:

سادگی طراحی و نصب: این خنک کننده‌ها معمولاً پیچیدگی کمتری دارند و نصب آن‌ها نسبتاً آسان است.

عدم نیاز به منبع آب: مهمترین مزیت آن‌ها، عدم نیاز به آب خنک کننده است. این امر آن‌ها را برای کاربردهایی که دسترسی به آب محدود یا هزینه‌بر است، ایده‌آل می‌سازد

مناسب برای محیط‌های خشک و گرد و غبار: در بسیاری از کاربردهای صنعتی و خارج از جاده، دسترسی به آب تمیز و دفع فاضلاب گرم چالش‌برانگیز است.

کارایی خوب در دماهای محیطی معقول: تا زمانی که دمای محیط خیلی بالا نباشد، این خنک کننده‌ها عملکرد رضایت‌بخشی دارند.

معایب:

وابستگی به دمای محیط: راندمان آن‌ها به شدت به دمای هوای محیط بستگی دارد. در روزهای بسیار گرم، کارایی آن‌ها کاهش می‌یابد.

اندازه بزرگتر برای ظرفیت خنک کنندگی مشابه: در مقایسه با خنک کننده‌های آب-روغن، برای دفع مقدار معادل گرما، معمولاً به خنک کننده‌های هوا-روغن با ابعاد بزرگتر و سطح پره بیشتری نیاز است.

اشغال فضا: به دلیل ابعاد بزرگتر و نیاز به جریان هوای کافی، ممکن است فضای بیشتری را اشغال کنند.

نیاز به جریان هوا: اگر جریان هوا کافی نباشد (مثلاً به دلیل انسداد پره‌ها یا ضعیف بودن فن)، راندمان به شدت کاهش می‌یابد.

کاربردها:

ماشین‌آلات سنگین و متحرک (ماشین‌آلات راه‌سازی، معدنی، کشاورزی)

صنایع چوب و کاغذ

ماشین‌آلات فرآوری پلاستیک و لاستیک

سیستم‌های هیدرولیک کوچک تا متوسط

کاربردهایی که دسترسی به آب محدود است.

2. خنک کننده‌های آب-روغن (Water-Oil Coolers)

این نوع خنک کننده‌ها، که به مبدل‌های حرارتی پوسته و لوله (Shell and Tube Heat Exchangers) یا صفحه‌ای (Plate Heat Exchangers) نیز معروف هستند، از آب به عنوان سیال خنک کننده استفاده می‌کنند.

نحوه عملکرد:

اصل اساسی در این خنک کننده‌ها، انتقال حرارت از روغن به آب است. دو پیکربندی اصلی وجود دارد:

مبدل‌های حرارتی پوسته و لوله:

در این نوع، مجموعه‌ای از لوله‌ها در داخل یک پوسته بزرگتر قرار دارند

روغن هیدرولیک داغ از داخل لوله‌ها عبور می‌کند.

آب خنک کننده از طریق پوسته و اطراف لوله‌ها جریان می‌یابد.

حرارت از روغن (در لوله‌ها) به دیواره لوله‌ها و سپس به آب (در پوسته) منتقل می‌شود.

مبدل‌های حرارتی صفحه‌ای:

این مبدل‌ها از صفحات فلزی نازک و موج‌دار تشکیل شده‌اند که به صورت متناوب چینش یافته‌اند.

روغن و آب خنک کننده به صورت لایه‌ای متناوب در کانال‌های باریک بین صفحات جریان می‌یابند.

اختلاف دما باعث انتقال حرارت از روغن به آب از طریق صفحات نازک می‌شود.

در هر دو حالت، آب خنک کننده (که از یک چیلر، برج خنک کننده یا منبع آب طبیعی تامین می‌شود) حرارت را از روغن جذب کرده و گرم می‌شود. سپس آب گرم شده یا به برج خنک کننده بازگردانده می‌شود تا خنک شود، یا به عنوان پساب دفع می‌گردد.

مزایا:

کنترل دقیق دما: قابلیت دستیابی به دماهای پایین‌تر و کنترل دقیق‌تر دمای روغن، به خصوص در فرآیندهای حساس.

فضای کمتر: معمولاً ابعاد کوچکتری نسبت به خنک کننده‌های هوا-روغن با ظرفیت مشابه دارند.

عدم وابستگی به دمای محیط (نسبی): راندمان آن‌ها کمتر تحت تأثیر دمای هوای محیط قرار می‌گیرد، بلکه بیشتر به دمای منبع آب خنک کننده بستگی دارد.

معایب:

نیاز به منبع آب خنک کننده: اصلی‌ترین محدودیت، نیاز به دسترسی مداوم به منبع آب خنک کننده تمیز و کافی است.

پیچیدگی سیستم: نیاز به سیستم‌های جانبی مانند پمپ آب، لوله‌کشی، شیرآلات و احتمالاً برج خنک کننده یا چیلر، پیچیدگی و هزینه‌های اولیه و نگهداری سیستم را افزایش می‌دهد.

خطر رسوب‌گذاری و خوردگی: اگر کیفیت آب مناسب نباشد (مثلاً حاوی املاح زیاد باشد)، می‌تواند باعث رسوب‌گذاری در لوله‌ها یا صفحات مبدل حرارتی شود که راندمان را کاهش می‌دهد. همچنین، خوردگی نیز می‌تواند یک مشکل باشد.

نیاز به دفع آب گرم: در برخی کاربردها، دفع آب گرم شده خود یک چالش زیست‌محیطی یا عملیاتی است.

کاربردها:

کارخانجات تولیدی و صنعتی سنگین (مانند فولاد، سیمان، پتروشیمی)

ماشین‌آلات با توان بالا و سیکل کاری مداوم

سیستم‌های هیدرولیک که نیاز به کنترل دقیق دما دارند

کاربردهای دریایی (کشتی‌ها و دکل‌های نفتی)

هرجا که دسترسی به آب فراوان و ارزان باشد.

نحوه عملکرد خنک کننده روغن هیدرولیک:

یک نگاه نزدیک اصل اساسی در عملکرد هر دو نوع خنک کننده، قانون انتقال حرارت است. روغن هیدرولیک پس از عبور از پمپ و انجام کار در شیرها، سیلندرها و موتورهای هیدرولیک، گرمای زیادی را جذب کرده است. این روغن داغ، که دمای آن از دمای مطلوب فراتر رفته است، معمولاً از طریق یک خط خروجی مخصوص (گاهی قبل از بازگشت به مخزن) به سمت خنک کننده هدایت می‌شود.

مراحل کلی عملکرد:

ورود روغن داغ: روغن هیدرولیک داغ وارد ورودی خنک کننده می‌شود.

مسیر روغن در خنک کننده: روغن داغ از داخل لوله‌ها (در مبدل‌های هوا-روغن) یا کانال‌های مخصوص (در مبدل‌های آب-روغن) عبور می‌کند. این مسیر به گونه‌ای طراحی شده است که سطح تماس روغن با سطح تبادل حرارتی (پره‌ها یا صفحات) به حداکثر برسد.

فعال شدن سیال خنک کننده:

در خنک کننده‌های هوا-روغن: یک فن، هوای محیط را با سرعت از روی پره‌های خنک کننده عبور می‌دهد.

در خنک کننده‌های آب-روغن: آب خنک کننده از مسیر مجاور روغن (در پوسته یا کانال‌های دیگر) جریان می‌یابد

انتقال حرارت: بر اساس قانون اول ترمودینامیک و اصول انتقال حرارت، به دلیل اختلاف دما بین روغن داغ و سیال خنک کننده (هوا یا آب)، حرارت از سیال گرمتر (روغن) به سیال سردتر (هوا یا آب) منتقل می‌شود. این انتقال حرارت از طریق هدایت (از روغن به دیواره لوله/صفحه) و سپس از طریق جابجایی (از دیواره به سیال خنک کننده) صورت می‌گیرد.

بازگشت روغن خنک شده: روغن پس از عبور از خنک کننده و کاهش دما، از خروجی خنک کننده خارج شده و به مخزن هیدرولیک بازمی‌گردد یا مستقیماً به قسمت بعدی سیستم هدایت می‌شود تا چرخه عملیات سیستم هیدرولیک ادامه یابد.

دمای نهایی روغن خنک شده به عواملی مانند دبی روغن، دبی سیال خنک کننده، دمای اولیه هر دو سیال، راندمان خنک کننده (ضریب U) و طراحی خنک کننده (سطح A) بستگی دارد.

مزایای استفاده از خنک کننده روغن هیدرولیک:

سرمایه‌گذاری برای آینده سیستم شما

سرمایه‌گذاری در یک خنک کننده روغن هیدرولیک مناسب، تنها به معنای جلوگیری از خرابی نیست؛ بلکه فواید اقتصادی و عملیاتی گسترده‌ای دارد که تأثیر مستقیم بر سودآوری و پایداری عملیات شما می‌گذارد.

افزایش طول عمر روغن هیدرولیک: همانطور که بحث شد، حرارت بالا عامل اصلی تخریب روغن از طریق اکسیداسیون است. با حفظ دمای روغن در محدوده ایده‌آل، فرآیند اکسیداسیون به شدت کند شده و عمر مفید روغن به طور قابل توجهی افزایش می‌یابد. این بدان معناست که فواصل زمانی تعویض روغن طولانی‌تر شده و هزینه‌های خرید روغن و دفع روغن مستعمل کاهش می‌یابد.

کاهش سایش و پارگی قطعات: حفظ گرانروی مناسب روغن، خاصیت روانکاری را در بهترین حالت خود نگه می‌دارد. این امر باعث می‌شود که لایه نازکی از روغن به طور موثر بین سطوح متحرک باقی بماند و از تماس مستقیم فلز با فلز جلوگیری کند. نتیجه این امر، کاهش چشمگیر سایش یاتاقان‌ها، سیلندرها، پیستون‌ها، و سایر اجزای حساس سیستم است که عمر مفید آن‌ها را افزایش می‌دهد.

افزایش راندمان سیستم: دمای بیش از حد باعث کاهش گرانروی و افزایش نشتی‌های داخلی می‌شود. این عوامل در مجموع باعث افت فشار کاری و کاهش توان خروجی سیستم می‌گردند. با کنترل دما، سیستم قادر است با حداکثر فشار و جریان طراحی شده خود عمل کند و در نتیجه راندمان کلی سیستم (نسبت توان خروجی به توان ورودی) افزایش می‌یابد. این به معنای بهره‌وری بالاتر و مصرف انرژی کمتر برای انجام یک کار مشخص است.

کاهش زمان توقف و هزینه‌های نگهداری: خرابی‌های ناشی از گرمای بیش از حد، اغلب ناگهانی و غیرمنتظره هستند و می‌توانند منجر به توقف کامل خط تولید یا عملیات شوند. این توقف‌ها نه تنها هزینه تعمیرات و تعویض قطعات را در بر دارند، بلکه هزینه‌های از دست دادن تولید و فرصت را نیز شامل می‌شوند. با جلوگیری از مشکلات حرارتی، زمان توقف برنامه‌ریزی نشده به حداقل رسیده و نیاز به تعمیرات اضطراری کاهش می‌یابد.

افزایش ایمنی عملیاتی: سیستم‌های هیدرولیک با دمای کنترل شده، عملکرد پایدارتر و قابل پیش‌بینی‌تری دارند. ریسک ناشی از خرابی ناگهانی قطعات یا نشتی‌های شدید (که می‌توانند خطرات ایمنی برای اپراتورها ایجاد کنند) کاهش می‌یابد.

دوستدار محیط زیست: افزایش طول عمر روغن به معنای کاهش مصرف مواد اولیه (نفت خام) برای تولید روغن جدید و کاهش تولید پسماندهای روغنی است. کاهش سایش قطعات نیز به معنای کاهش نیاز به تولید قطعات جایگزین و در نتیجه کاهش مصرف منابع و انرژی است.

عملکرد پایدارتر و قابل اطمینان‌تر: سیستم هیدرولیک با دمای مناسب، در شرایط کاری مختلف، عملکردی یکنواخت و قابل اطمینان‌تری خواهد داشت که به برنامه‌ریزی بهتر عملیات و تولید با کیفیت‌تر کمک می‌کند.

به طور خلاصه، خنک کننده روغن هیدرولیک یک سرمایه‌گذاری هوشمندانه است که بازگشت سرمایه قابل توجهی از طریق کاهش هزینه‌های عملیاتی، افزایش بهره‌وری و تضمین طول عمر تجهیزات به همراه دارد.

کاربردهای خنک کننده روغن هیدرولیک:

گستره‌ای از صنایع و ماشین‌آلات خنک کننده روغن هیدرولیک یک جز حیاتی در طیف بسیار وسیعی از صنایع و انواع ماشین‌آلات است که در آن‌ها از سیستم‌های هیدرولیک استفاده می‌شود. در هر جا که نیروی هیدرولیک برای انجام کار به کار گرفته می‌شود و امکان تولید حرارت وجود دارد، نیاز به خنک کننده مطرح می‌شود.

برخی از مهمترین کاربردهای آن عبارتند از:

ماشین‌آلات سنگین و تجهیزات ساختمانی/عمرانی

بیل مکانیکی، لودر، گریدر، بولدوزر: سیستم‌های هیدرولیک این ماشین‌آلات مسئول حرکت بازوها، شمع‌ها، تیغه‌ها و سیستم پیشران هستند. بارگذاری متغیر و کار مداوم در شرایط سخت، حرارت قابل توجهی تولید می‌کند.

دامپتراک‌ها: سیستم هیدرولیک برای تخلیه بار (تیپ کردن) و همچنین فرمان‌دهی استفاده می‌شود.

جرثقیل‌ها: حرکت بالابری، چرخش و باز و بسته شدن بوم همگی توسط سیستم هیدرولیک انجام می‌شود.

صنعت کشاورزی:

تراکتورها: سیستم هیدرولیک برای اتصال و کنترل ادوات کشاورزی مانند گاوآهن، کمباین، تریلر و همچنین فرمان‌دهی استفاده می‌شود.

کمباین‌ها، دروگرها و سایر ماشین‌آلات برداشت: سیستم‌های هیدرولیک برای کنترل مکانیزم‌های برش، نقاله و تخلیه محصول ضروری هستند.

ماشین‌آلات صنعتی:

پرس‌های هیدرولیک: در صنایع فلزی، خودروسازی و صنایع دیگر برای عملیات شکل‌دهی، پرس‌کاری و برش استفاده می‌شوند. تولید نیروی عظیم باعث تولید حرارت بالا می‌شود.

ماشین‌های تزریق پلاستیک (Injection Molding Machines): سیستم هیدرولیک نیروی لازم برای بستن قالب، تزریق مواد مذاب و باز کردن قالب را فراهم می‌کند. دما در این ماشین‌ها بسیار حیاتی است.

ماشین‌آلات تولید فولاد و ذوب فلزات: کوره‌ها، غلتک‌ها و خطوط تولید فولاد از سیستم‌های هیدرولیک قدرتمند استفاده می‌کنند که در معرض دماهای بالا قرار دارند.

آسانسورها و بالابرهای صنعتی: سیستم‌های هیدرولیک برای بالا و پایین بردن کابین‌ها یا پلتفرم‌ها به کار می‌روند.

ماشین‌آلات نساجی و چرم: برخی از فرآیندهای تولید در این صنایع با استفاده از سیستم‌های هیدرولیک انجام می‌شود.

صنعت انرژی:

نیروگاه‌ها: در برخی بخش‌های نیروگاه‌های حرارتی یا آبی، سیستم‌های هیدرولیک برای کنترل دریچه‌ها، توربین‌ها و سایر تجهیزات به کار می‌روند.

تجهیزات دریایی

کشتی‌ها و شناورها: سیستم‌های هیدرولیک برای فرمان‌دهی، کنترل لنگر، جرثقیل‌های عرشه، باز و بسته کردن دریچه‌ها و بالابرهای بار (Deck lifts) استفاده می‌شوند. شرایط شور و دریایی نیازمند انتخاب مناسب تجهیزات است.

دکل‌های حفاری فراساحلی: این دکل‌ها از سیستم‌های هیدرولیک بسیار قدرتمند برای عملیات حفاری، تثبیت و بارگیری استفاده می‌کنند.

صنعت هوافضا: سیستم‌های هیدرولیک در هواپیماها برای کنترل سطوح ایرودینامیک و سیستم ترمز به کار می‌روند. در این کاربردها، وزن و قابلیت اطمینان بسیار حیاتی هستند.

صنعت خودرو: برخی از خودروهای سنگین، اتوبوس‌ها و ماشین‌آلات معدن در معادن (مانند کامیون‌های زیرزمینی) از سیستم‌های هیدرولیک برای فرمان‌دهی، سیستم تعلیق و سیستم ترمز استفاده می‌کنند.

در واقع، هر سیستمی که از روغن هیدرولیک برای انتقال قدرت استفاده می‌کند و احتمال تولید حرارت اضافی در آن وجود دارد، می‌تواند از مزایای نصب یک خنک کننده روغن هیدرولیک بهره‌مند شود. انتخاب نوع خنک کننده (هوا-روغن یا آب-روغن) به عوامل خاص هر کاربرد بستگی دارد.

نکات کلیدی در انتخاب و نصب خنک کننده روغن هیدرولیک: راهنمای خرید هوشمندانه

انتخاب صحیح خنک کننده روغن هیدرولیک یک تصمیم مهندسی مهم است که بر عملکرد، طول عمر و هزینه‌های سیستم هیدرولیک شما تأثیر مستقیم دارد. یک انتخاب نادرست می‌تواند منجر به ناکارآمدی، خرابی زودرس یا هزینه‌های اضافی شود. در اینجا به مهمترین عواملی که باید در نظر بگیرید اشاره می‌کنیم

تعیین بار حرارتی (Heat Load):

این مهمترین عامل است. بار حرارتی، میزان گرمایی است که باید توسط خنک کننده از روغن دفع شود. این مقدار معمولاً به وات (W) یا BTU بر ساعت بیان می‌شود.

چگونه محاسبه می‌شود؟ بار حرارتی عمدتاً از اتلاف توان در سیستم ناشی می‌شود

اتلاف توان در شیرها و اجزای دیگر: ناشی از نشتی‌های داخلی و افت فشار.

اتلاف توان ناشی از اصطکاک روغن: هرچه گرانروی روغن بالاتر باشد، این اتلاف نیز بیشتر است.

به طور کلی، حدود 15 تا 30 درصد کل انرژی ورودی به سیستم هیدرولیک به گرما تبدیل می‌شود. بنابراین، اگر توان موتور محرک پمپ را بدانید، می‌توانید تخمینی از بار حرارتی داشته باشید.

تعیین حداقل دبی روغن (Minimum Oil Flow Rate):

روغن با دبی مشخصی از خنک کننده عبور می‌کند. این دبی باید با توانایی خنک کننده در جذب حرارت از آن دبی متناسب باشد.

خنک کننده‌ها بر اساس حداکثر دبی روغنی که می‌توانند بدون افت فشار بیش از حد، پردازش کنند، درجه‌بندی می‌شوند. این مقدار معمولاً بر حسب لیتر بر دقیقه (LPM) یا گالن بر دقیقه (GPM) بیان می‌شود.

دمای کاری و دمای محیط (Operating Temperature and Ambient Temperature):

دمای حداکثر روغن مجاز: سازنده سیستم یا نوع روغن هیدرولیک، محدوده دمایی عملیاتی مطلوب را تعیین می‌کند (مثلاً 50-65 درجه سانتی‌گراد). خنک کننده باید قادر باشد دما را در این محدوده نگه دارد.

دمای حداکثر دمای محیط: این عامل برای خنک کننده‌های هوا-روغن بسیار مهم است. اگر دمای محیط بسیار بالا باشد، راندمان خنک کننده هوا-روغن کاهش می‌یابد. در چنین شرایطی، ممکن است نیاز به خنک کننده بزرگتر یا خنک کننده آب-روغن باشد.

فضای موجود و محدودیت‌های نصب:

ابعاد فیزیکی: اندازه خنک کننده باید با فضای موجود در ماشین یا محل نصب آن سازگار باشد.

نیاز به جریان هوا/آب: خنک کننده هوا-روغن نیاز به فضای کافی برای جریان هوا دارد. خنک کننده آب-روغن نیاز به لوله‌کشی و دسترسی به منبع آب دارد.

نوع خنک کننده (هوا-روغن در مقابل آب-روغن):

هوا-روغن: انتخاب مناسب برای ماشین‌آلات متحرک، کاربردهای خارج از جاده، و مکان‌هایی که دسترسی به آب محدود است.

آب-روغن: انتخاب مناسب برای کاربردهای ثابت صنعتی، ماشین‌آلات با توان بالا، و هرجا که نیاز به کنترل دقیق دما و راندمان بالا وجود دارد و دسترسی به آب امکان‌پذیر است.

فشار کاری سیستم (System Pressure):

خنک کننده باید قادر به تحمل حداکثر فشار کاری سیستم هیدرولیک باشد. این فشار در ورودی و خروجی خنک کننده اعمال می‌شود. خنک کننده‌ها معمولاً برای فشارهای کاری مشخصی درجه‌بندی می‌شوند.

جنس مواد و کیفیت ساخت

مواد به کار رفته در ساخت خنک کننده (مانند مس، آلومینیوم، فولاد ضد زنگ) باید با نوع روغن هیدرولیک و شرایط محیطی سازگار باشند تا از خوردگی جلوگیری شود

افت فشار (Pressure Drop):

عبور روغن از خنک کننده باعث افت فشار جزئی در سیستم می‌شود. این افت فشار نباید آنقدر زیاد باشد که راندمان کلی سیستم را کاهش دهد یا به پمپ آسیب برساند. سازنده خنک کننده، منحنی افت فشار بر حسب دبی روغن را ارائه می‌دهد.

هزینه (Cost):

هزینه اولیه خرید و همچنین هزینه‌های نصب و نگهداری بلندمدت باید در نظر گرفته شود. خنک کننده‌های هوا-روغن معمولاً هزینه اولیه کمتری دارند، اما خنک کننده‌های آب-روغن ممکن است در بلندمدت به دلیل راندمان بالاتر یا طول عمر بیشتر، مقرون به صرفه‌تر باشند.

ملاحظات نصب:

محل نصب: خنک کننده باید در محلی نصب شود که جریان هوای آزاد (برای هوا-روغن) یا دسترسی به آب (برای آب-روغن) تضمین شده باشد. همچنین باید در برابر ضربه و آسیب فیزیکی محافظت شود.

لوله‌کشی: اتصالات لوله‌ها باید محکم و بدون نشتی باشند. استفاده از زانویی و خمیدگی‌های بیش از حد باید به حداقل برسد تا افت فشار کم شود.

کنترل فن (در هوا-روغن): اگر فن با موتور الکتریکی یا هیدرولیک کار می‌کند، باید اطمینان حاصل شود که منبع تغذیه آن مناسب و قابل اطمینان است.

نگهداری از خنک کننده روغن هیدرولیک: تضمین عملکرد طولانی‌مدت

حتی بهترین خنک کننده روغن هیدرولیک نیز برای حفظ راندمان و طول عمر خود نیاز به نگهداری منظم و پیشگیرانه دارد. نادیده گرفتن نگهداری می‌تواند منجر به کاهش راندمان، خرابی زودرس و هزینه‌های تعمیرات سنگین شود.

تمیزکاری منظم پره‌ها و سطوح (برای خنک کننده‌های هوا-روغن):

اهمیت: گرد و غبار، روغن، کثیفی، بقایای گیاهی یا هرگونه آلودگی که روی پره‌های خنک کننده جمع می‌شود، مانع از عبور هوا شده و راندمان انتقال حرارت را به شدت کاهش می‌دهد.

روش: به طور منظم (بسته به شرایط محیطی، ممکن است هر چند هفته یا چند ماه یکبار) پره‌ها را با هوای فشرده تمیز کنید. از فشار هوای بیش از حد که ممکن است پره‌ها را خم کند، خودداری کنید. در صورت وجود کثیفی چسبنده، می‌توان از آب و مواد شوینده ملایم استفاده کرد، اما پس از آن باید خنک کننده کاملاً خشک شود.

نکته: مطمئن شوید که فن در حین تمیزکاری خاموش و ایمن است.

بازرسی و تمیزکاری فن (برای خنک کننده‌های هوا-روغن):

اهمیت: پره‌های فن باید تمیز و بدون مانع باشند تا جریان هوای کافی را فراهم کنند. یاتاقان‌های فن نیز باید روغن‌کاری شده یا در صورت نیاز تعویض شوند.

روش: پره‌ها را از نظر آسیب، خم شدگی یا ترک خوردگی بررسی کنید. در صورت نیاز، آن‌ها را تمیز کنید. موتور فن را از نظر صداهای غیرعادی یا لرزش بررسی کنید.

بازرسی و تمیزکاری مبدل حرارتی (برای خنک کننده‌های آب-روغن)

اهمیت: رسوبات معدنی، جلبک یا مواد جامد در آب خنک کننده می‌توانند کانال‌های جریان آب را مسدود کرده و انتقال حرارت را مختل کنند.

روش: بسته به کیفیت آب، ممکن است نیاز به شستشوی دوره‌ای (با مواد شیمیایی مخصوص در صورت لزوم) یا استفاده از فیلترهای آب در ورودی سیستم باشد

نکته: برای جلوگیری از خوردگی، از مواد شیمیایی مناسب و مطابق با دستورالعمل سازنده استفاده کنید

بررسی و رفع نشتی‌ها:

اهمیت: نشتی روغن یا آب از اتصالات، لوله‌ها یا خود بدنه خنک کننده، نه تنها باعث اتلاف سیال می‌شود، بلکه نشان‌دهنده یک مشکل اساسی است.

روش: به طور منظم تمامی اتصالات، جوش‌ها و سطوح خنک کننده را از نظر وجود روغن یا آب بررسی کنید. در صورت مشاهده نشتی، فوراً نسبت به رفع آن اقدام نمایید.

کنترل کیفیت روغن هیدرولیک:

اهمیت: روغن فرسوده یا آلوده می‌تواند راندمان خنک کننده را کاهش دهد و به خود خنک کننده نیز آسیب برساند.

روش: نمونه‌برداری منظم از روغن هیدرولیک و انجام آزمایش‌های کیفیت (مانند ویسکوزیته، عدد اسیدیته، میزان ذرات معلق) می‌تواند به تشخیص زمان تعویض روغن یا نیاز به تصفیه روغن کمک کند.

تست فشار و دمای روغن:

اهمیت: اطمینان از اینکه دمای روغن در محدوده عملیاتی مجاز باقی می‌ماند، نشان‌دهنده عملکرد صحیح خنک کننده است.

روش: با استفاده از دماسنج‌ها یا سنسورهای دما، دمای روغن ورودی و خروجی خنک کننده را به طور مداوم یا دوره‌ای ثبت کنید. همچنین، اندازه‌گیری افت فشار در خنک کننده می‌تواند نشان‌دهنده گرفتگی یا مشکلات دیگر باشد.

بازرسی قطعات جانبی (در خنک کننده‌های آب-روغن):

اهمیت: پمپ‌های آب، برج‌های خنک کننده، فیلترهای آب و شیرآلات مربوطه نیز نیاز به نگهداری دارند

روش: مطابق با دستورالعمل‌های سازنده برای این تجهیزات جانبی، نگهداری لازم را انجام دهید.

با رعایت این نکات و ایجاد یک برنامه نگهداری منظم، می‌توانید اطمینان حاصل کنید که خنک کننده روغن هیدرولیک شما همواره با حداکثر کارایی عمل کرده و به حفظ سلامت کل سیستم هیدرولیک شما کمک می‌کند.

نتیجه‌گیری

خنک کننده روغن هیدرولیک یک قطعه جانبی ساده نیست؛ بلکه یک سرمایه‌گذاری حیاتی برای حفظ سلامت، افزایش طول عمر و تضمین عملکرد بهینه سیستم‌های هیدرولیک است. در دنیای صنعتی امروز که اتکا به ماشین‌آلات و فرآیندهای هیدرولیک بسیار بالاست، مدیریت دما یک اولویت اساسی محسوب می‌شود.

همانطور که در این مقاله جامع بررسی شد، حرارت بیش از حد دشمن اصلی روغن هیدرولیک و قطعات سیستم است. کاهش گرانروی، اکسیداسیون روغن، آسیب به آب‌بندها و در نهایت خرابی قطعات گران‌قیمت، تنها بخشی از عواقبی است که عدم کنترل دما می‌تواند به بار آورد. خنک کننده روغن هیدرولیک با دفع مؤثر این گرمای اضافی، این مشکلات را از ریشه حل می‌کند.

با درک صحیح از اهمیت دما در سیستم‌های هیدرولیک، شناخت انواع خنک کننده‌ها (هوا-روغن و آب-روغن) و مزایا و معایب هر کدام، و انتخاب نوع مناسب بر اساس نیازهای خاص سیستم، کاربرد، شرایط محیطی و محدودیت‌های موجود، می‌توان گام اول را برای تضمین عملکرد بهینه برداشت

فراتر از انتخاب اولیه، اجرای یک برنامه نگهداری منظم و پیشگیرانه برای خنک کننده، شامل تمیزکاری، بازرسی و رفع نشتی‌ها، امری حیاتی برای اطمینان از عملکرد طولانی‌مدت و بدون وقفه آن است

اجازه ندهید حرارت، قاتل پنهان سیستم‌های هیدرولیک شما باشد. با سرمایه‌گذاری در یک خنک کننده روغن هیدرولیک مناسب و اجرای روال‌های نگهداری صحیح، می‌توانید از حداکثر پتانسیل ماشین‌آلات خود بهره‌برداری کرده، هزینه‌های عملیاتی و نگهداری را کاهش دهید، زمان توقف‌های غیر برنامه‌ریزی شده را به حداقل برسانید و عمر مفید سیستم‌های خود را به طور قابل توجهی افزایش دهید

آینده صنعتی شما، سرد و پایدار است

همین امروز برای مشاوره و انتخاب بهترین خنک کننده برای نیازهای خاص خود با بخش فروش شرکت بهفن تماس بگیرید و تفاوت چشمگیر را در عملکرد، قابلیت اطمینان و طول عمر تجهیزات خود مشاهده نمایید.
