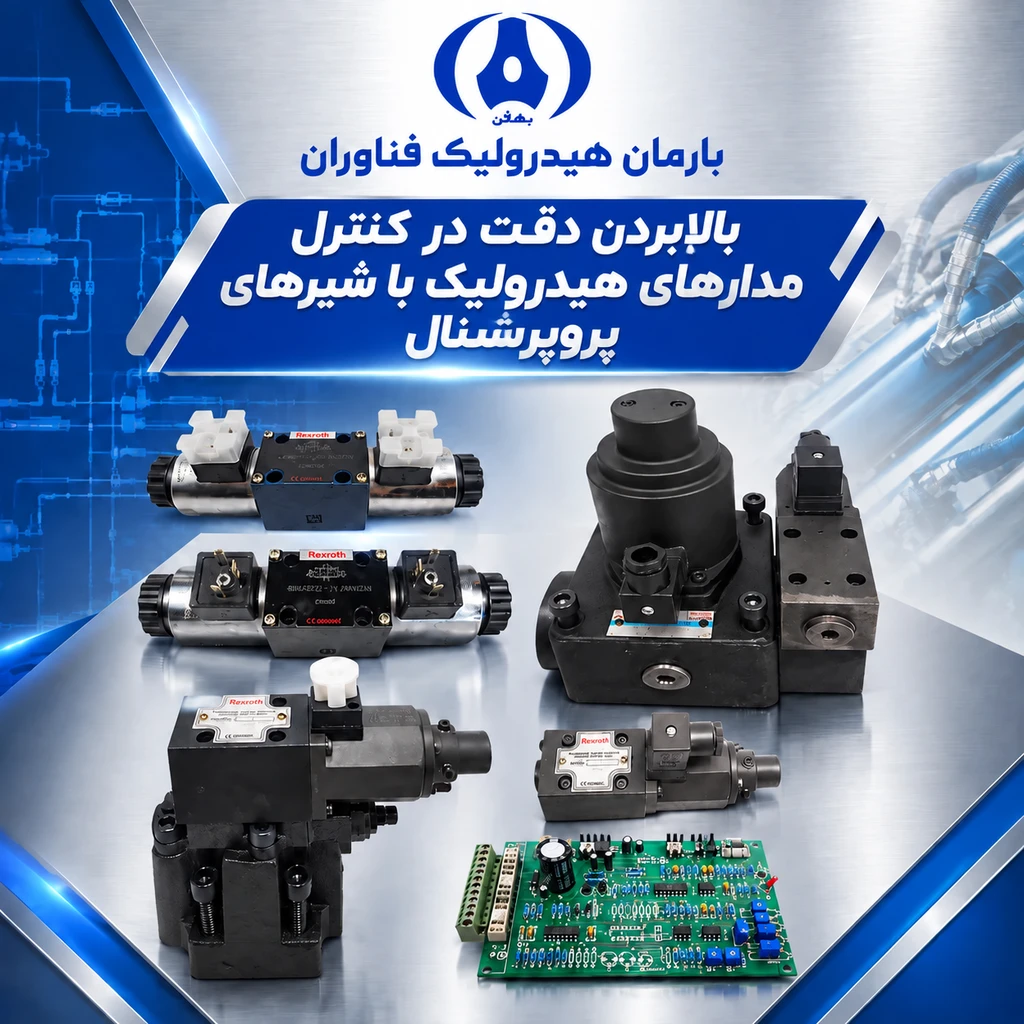

شیر پروپرشنال چیست؟ توضیحی کامل و تخصصی:

شیرپروپرشنال چیست؟ نوعی شیر است که خروجی آن (فشار یا جریان) دقیقاً متناسب با سیگنال ورودی (الکتریکی) تغییر می‌کند. برخلاف شیرهای دایرکشنال معمولی که فقط باز یا بسته هستند، شیرهای پروپرشنال اجازه می‌دهند اپراتور یا سیستم کنترل، بی‌نهایت حالت میانی را برای کنترل دقیق جک‌ها و موتورهای هیدرولیکی ایجاد کند.

در دنیای هیدرولیک صنعتی، گاهی نیاز داریم که سرعت، فشار یا جهت جریان را نه به صورت “صفر و یک” (قطع و وصل)، بلکه به صورت دقیق و تدریجی کنترل کنیم. اینجاست که شیر پروپرشنال (Proportional Valve) وارد عمل می‌شود. اما این شیرها دقیقاً چگونه کارمی کند و اجزای اصلی آن کدام است ؟

اجزای اصلی شیرپروپرشنال چیست؟

1. بدنه شیر: محل عبور روغن.
2. سولنوئید پروپرشنال: مگنتی که با تغییر شدت جریان برق، نیروی متغیری وارد می‌کند.
3. برد کنترل (آمپلی‌فایر): وظیفه تبدیل فرمان‌های کنترلی به جریان مورد نیاز سولنوئید را دارد.

مزایای استفاده از شیرپروپرشنال چیست؟

• کنترل نرم (Smooth Control): حذف ضربه‌های هیدرولیکی در هنگام شروع و توقف حرکت.
• دقت بالا: ایده‌آل برای دستگاه‌های تزریق پلاستیک، پرس‌های دقیق و خطوط تولید اتوماتیک.
• کاهش قطعات مکانیکی: جایگزینی چندین شیر معمولی با یک شیر پروپرشنال.

انواع شیرپروپرشنال چیست؟ و کاربرد انواع آن به صورت تخصصی کدام است:

شیرهای پروپرشنال بر اساس نوع کنترلی که در مدار هیدرولیک انجام می‌دهند، به سه دسته اصلی تقسیم می‌شوند:

1. شیر کنترل جهت پروپرشنال (Proportional Directional Valves):

   این شیرها علاوه بر تعیین جهت حرکت سیال به سمت سیلندر یا هیدروموتور، دبی و سرعت حرکت جک را نیز با دقت کنترل می‌کنند. در دستگاه‌هایی که شتاب‌گیری و ترمزگیری نرم نیاز است (مانند خطوط نورد یا بازوهای صنعتی)، این شیرها از ایجاد شوک مکانیکی جلوگیری می‌کنند.

2. شیر کنترل فشار پروپرشنال (Proportional Pressure Relief / Reducing Valves):

   این مدل‌ها به شما امکان می‌دهند فشار مدار را متناسب با سیگنال ورودی (مثلاً ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت) تغییر دهید. کاربرد اصلی آن‌ها در پرس‌های هیدرولیکی است که برای هر مرحله از قالب‌گیری، فشار متفاوتی تعریف شده است.

3. شیر کنترل جریان یا دبی پروپرشنال (Proportional Flow Control Valves):

   این شیرها وظیفه ثابت نگه داشتن یا تنظیم پیوسته دبی عبوری مستقل از تغییرات فشار مدار را بر عهده دارند و پایداری عملکرد عملگرها را تضمین می‌کنند.

تفاوت شیر سروو با شیرپروپرشنال چیست؟

شیرهای پروپرشنال برای اکثر کاربردهای صنعتی به دلیل قیمت مناسب‌تر و نگهداری آسان‌تر، انتخاب اول هستند، در حالی که شیرهای سروو برای دقت‌های فوق‌بحرانی و فرکانس‌های بسیار بالا استفاده می‌شوند.

نقش حیاتی برد آمپلی‌فایر و کنترل الکترونیکی

یکی از نکات مهم در عملکرد شیرهای پروپرشنال، وابستگی مستقیم آنها به کارت‌های الکترونیکی یا درایورها است. بوبین (سولنوئید) این شیرها جریان پیوسته و دقیقی نیاز دارد تا اسپول را در موقعیت میانی مشخص نگه دارد. بردهای الکترونیکی وظایف کلیدی زیر را انجام می‌دهند:

• تنظیم زمان صعود و نزول (Ramp Time): جلوگیری از باز و بسته شدن ناگهانی شیر برای مهار ضربه قوچ هیدرولیکی.
• ایجاد سیگنال دیتیور (Dither): ارسال یک ارتعاش فرکانس‌بالا و نامحسوس به اسپول برای غلبه بر اصطکاک ایستایی و افزایش دقت حرکتی.
• کالیبراسیون و خطی‌سازی عملکرد: تبدیل دقیق ورودی‌های ولتاژی یا جریانی PLC به موقعیت دقیق مکانیکی شیر.

مهم‌ترین نکات در نگهداری و افزایش طول عمر شیرپروپرشنال چیست؟

به دلیل تلرانس‌های بسیار دقیق و لقی‌های میکرونی بین اسپول و بدنه شیرهای پروپرشنال، رعایت این موارد الزامی است:

• فیلتراسیون دقیق روغن: روغن هیدرولیک باید حداقل دارای کلاس تمیزی بر اساس استاندارد ISO 4406 (معمولاً 16/14/11 یا تمیزتر) باشد. استفاده از فیلترهای خط فشار و برگشت با مش ریز الزامی است.
• کنترل دمای کاری: ویسکوزیته روغن باید در محدوده مجاز نگه داشته شود، زیرا تغییرات دمایی شدید می‌تواند پاسخ فرکانسی و دقت شیر را تغییر دهد.
• بررسی ارت و نویز الکترومغناطیسی: شیلد بودن کابل‌های سیگنال و اتصال به زمین مناسب مانع از نوسان و خطای ناخواسته در باز و بسته شدن شیر می‌شود.

سوالات متداول درباره شیرپروپرشنال چیست؟

• می‌توان شیر پروپرشنال را بدون برد الکترونیکی راه‌اندازی کرد؟خیر؛ بوبین‌های پروپرشنال نیاز به کنترل جریان متغیر و مدار PWM دارند و اتصال مستقیم آنها به برق ۲۴ ولت معمولی باعث سوختن بوبین یا عدم کنترل تدریجی می‌شود.
• شیر پروپرشنال بهتر است یا سروو والو؟شیر پروپرشنال برای ۹۰ درصد نیازهای صنعتی به دلیل قیمت مناسب‌تر، مقاومت بیشتر در برابر آلودگی روغن و نگهداری آسان‌تر انتخاب اول است؛ در حالی که شیرهای سروو فقط در دقت‌های فوق‌العاده حساس مانند تست‌استندها و هوافضا توجیه دارند.
